| 序號 | 項目 | 單位 | 參數 |
| 1 | 額定電壓 | KV | 12 |
| 2 | 額定頻率 | HZ | 50 |
| 3 | 額定電流 | A | 630 |
| 4 | 額定短路開斷電流 | KA | 20 |
| 5 | 額定峰值耐受電流(峰值) | KA | 50 |
| 6 | 額定短路耐受電流 | KA | 20 |
| 7 | 額定短路關合電流(峰值) | KA | 50 |
| 8 | 機械壽命 | 次 | 10000 |
| 9 | 額定短路開斷電流開斷次數 | 次 | 30 |
| 10 | 工頻耐受電(1min):(濕)(干)相同、對地/斷口 | KV | 42/48 |
| 11 | 雷電沖擊耐受電壓(峰值)相間、對地/斷口 | KV | 72/85 |
| 12 | 二次回路1min工頻耐壓 | KV | 2 |

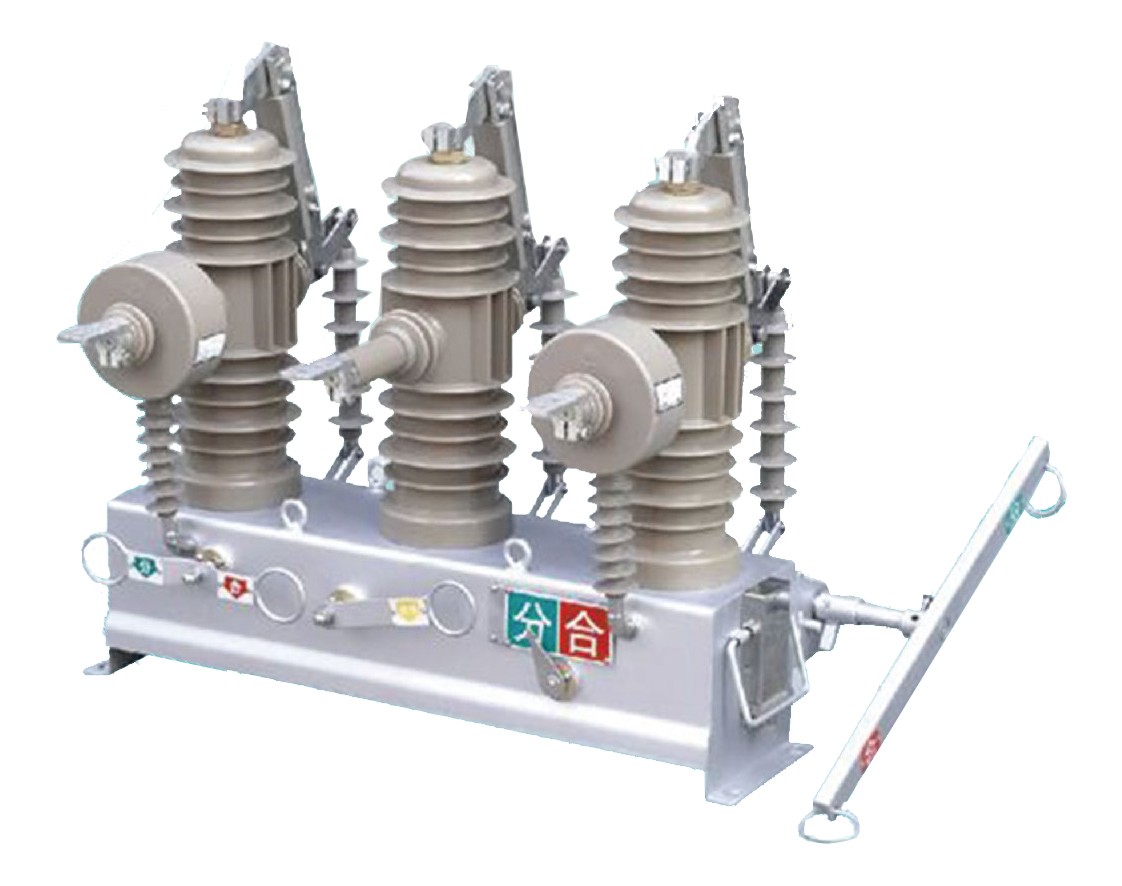

◆真空滅弧室采用專利固封技術，體積小，壽命長，可靠性高，屏蔽罩外露；封裝在環氧樹脂內，耐氣候性好，便于運輸；操作機構采用可靠性的雙穩態永磁技術，結構簡單，無需維護保養，機械壽命可高達30000次；
◆環氧樹脂封裝：符合環保要求；已被廣泛驗證的戶外性能；耐臭氧和紫外線；堅固、輕、不易碎裂；永磁機構：運動部件少；無須維護保養；應用雙穩態永磁技術；
◆采用真空滅弧，固體絕緣，體積小，重量輕，開斷容量大，絕緣水平高；手動分閘裝置：當控制系統出現故障時，可用手動分閘作緊急分斷操作，可靠開斷額定負荷電流；
◆位置檢測器：接近開關裝于聯動軸上，不需機械元件，簡單可靠檢測開關的分合位置；開關外殼采用不銹鋼或噴塑處理，耐腐蝕性、耐氣候性好；
◆可外加隔離開關，形成可見斷口并可靠聯鎖，組成組合電器；可與控制器配套實現遙控、遙測、遙信、遙調“四遙”功能。

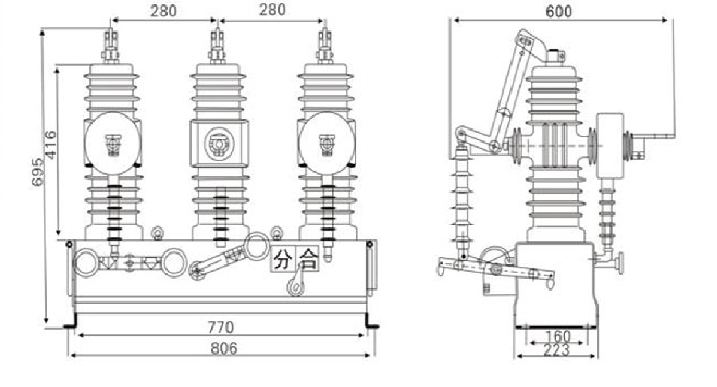

ZW32結構及安裝尺寸
